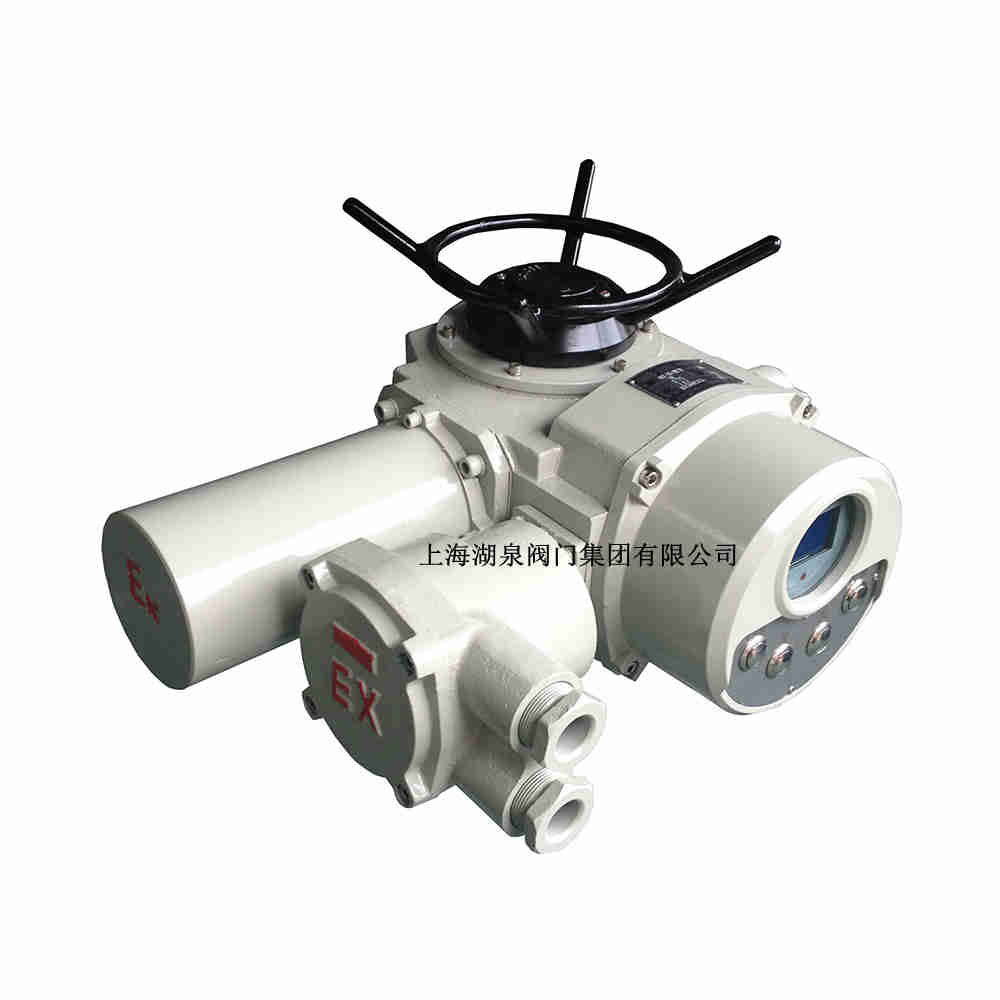

一、上海湖泉Z15-24B防爆型閥門電動裝置生產廠家產品介紹

上海湖泉閥門集團有限公司主要生產銷售【隔爆型閥門電動裝置Z15-24B】產品,是電動執行器生產制造商。公司集成優質的閥門電動裝置... Z15-24B/Z Z15-24B/Z防爆型多回轉電動裝置DZB,防護等級為ExDII BT4,適用于對閘閥、截止閥等閥門進行操作,防護等級IP65,輸出轉矩范圍:50-10000Nm, 該產品防爆隔爆型閥門電動裝置不僅適用于閘閥、截止閥、隔膜閥、節流閥、水閘門等，也可用于明桿閥,也可用于暗桿閥等場合。具有多年的生產制造電動閥門及電動執行機構和閥門電動裝置的豐富經驗可以按照用戶的要求進行加工,也可以根據現場的實際情況為用戶提供技術咨詢和服務。

二、上海湖泉Z15-24B防爆型閥門電動裝置生產廠家產品技術參數

1、電源：電機為三相交流，380V（特殊訂貨660V或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、工作環境：
2.1 環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。2.4防護等級：戶外型和防爆型為IP55（特殊訂貨IP67）。
3、作制：短時10分鐘（特殊訂貨30分鐘）。

電動執行機構-	防護類型	額定輸出轉矩	連接型式-	輸出轉速（r/min）	/特殊類型
Z：多回轉	W：戶外型	5～500N.m	無：轉矩型	12/18/24/36/42/48/60	Z：整體型
	B：隔爆型		T：推力型		T：調節型
			I：電站型

三、上海湖泉Z15-24B防爆型閥門電動裝置生產廠家產品規格尺寸

型號規格	輸出轉矩	輸出推力	閥桿直徑	輸出轉速	電機功率
Z5	50N.m	20KN	28mm	12（r/min）	0.12Kw
Z10	100N.m	40KN	28mm	24/36（r/min）	0.25/0.37Kw
Z15	150N.m	40KN	28mm	24/36（r/min）	0.37/0.55Kw
Z20	200N.m	100KN	40mm	18/24（r/min）	0.37/0.55Kw
Z30	300N.m	100KN	40mm	18/24（r/min）	0.55/0.75Kw
Z45	450N.m	150KN	48mm	24/36（r/min）	1.1/1.5Kw
Z60	600N.m	150KN	48mm	24/36（r/min）	1.5/2.2Kw
Z90	900N.m	200KN	60mm	24/36（r/min）	2.2/3Kw
Z120	1200N.m	200KN	60mm	24/36（r/min）	3/4Kw
Z180	1800N.m	325KN	70mm	18/24（r/min）	4/5.5Kw
Z250	2500N.m	325KN	70mm	18/24（r/min）	5.5/7.5Kw
Z350	3500N.m	700KN	80mm	18/24（r/min）	7.5/10Kw
Z500	5000N.m	700KN	80mm	18/24（r/min）	10/15Kw
