產品展示Products show

電動截止閥閥門首頁 > 產品展示 > 截止閥 > 電動截止閥 >

產品名稱：J941Y-16c dn350電動截止閥[ 2022-06-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、J941Y-16c dn350電動截止閥產品介紹

上海湖泉閥門集團有限公司是一家生產J941Y-16c dn350電動截止閥的電動閥門公司，它的電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。湖泉截止閥它適用于全開和全關，不允許作調節和節流。在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

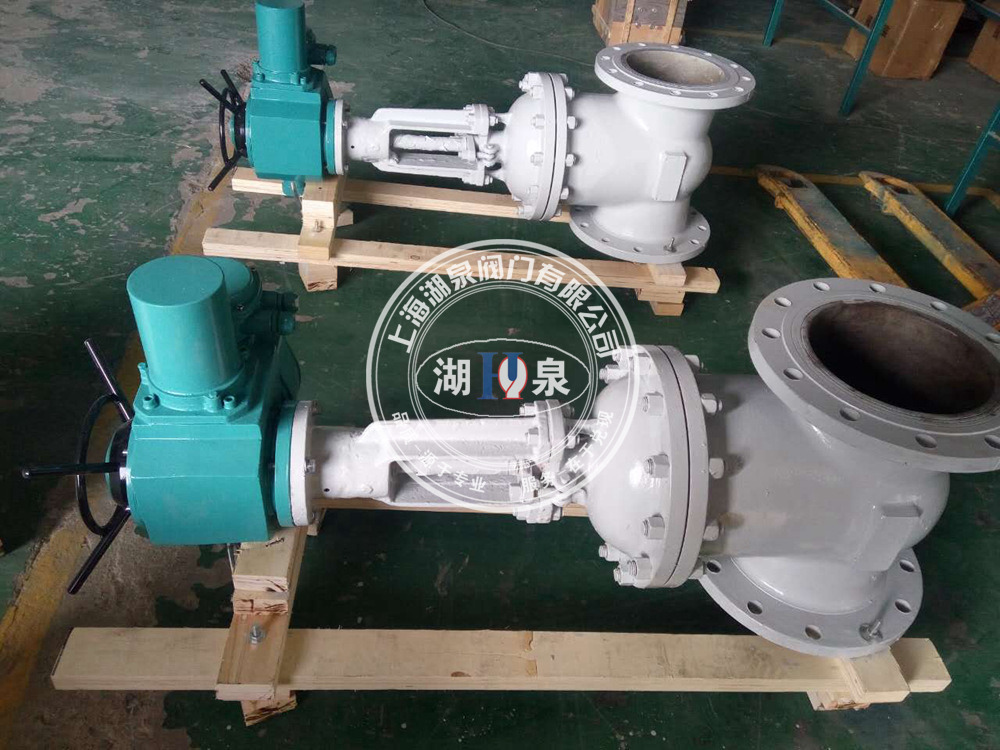

J941Y-16c dn350電動截止閥

二、J941Y-16c dn350電動截止閥技術參數

型號	J41Y-16C J41Y-16R J941Y-16C J941W-16R
公稱通徑DN	PN 1 . 6 Mpa								WT ( KG )
公稱通徑DN	L	D	D1	D2		Z-Φd	H	D0	J41	J941
15	130	95	65	45	14	4 -Φ14	218	120	4.8	5.2
20	150	105	75	55	14	4 -Φ14	258	140	6.5	7.1
25	160	115	85	65	14	4 -Φ14	275	160	7.0	7.4
32	180	135	100	78	16	4 -Φ18	280	180	8.2	8.5
40	200	145	110	85	16	4 -Φ18	330	200	11.0	12.5
50	230	160	125	100	16	4 -Φ18	350	240	14.5	20
65	290	180	145	120	18	4 -Φ18	400	280	21.5	25
80	310	195	160	135	20	8-Φ18	355	280	27	35
100	350	215	180	155	22	8-Φ18	415	320	30	50
125	400	245	210	185	24	8-Φ18	460	360	84	75
150	480	280	240	210	26	8-Φ23	510	400	91	100
200	600	335	295	265	26	12-Φ23	710	400	148	210
250	730	405	355	320	30	12-Φ25	786	450	405	446
300	850	460	410	375	30	12-Φ25	925	500	610	648
